【アナログ信号絶縁変換器　NBA11シリーズ】









【型式構成】

NBA11- A 23- 1 C- H
- ① ② ③ ④ ⑤
① 電源電圧 A：AC85～264V
E：DC11～30V
② 入力信号 下記『入力仕様』参照
③ 警報出力
※		 無：出力なし
1：1点リレーC接点
2：2点リレーa接点
3：2点トランジスタ
④ 外部出力
※		 無：出力なし
A：DC0～5V
B：DC1～5V
C：DC4～20mA
D：DC0～10V
T：RS485通信
③ オプション 無：なし
H：ホールド端子
L：20点折線補正(ﾘﾆｱﾗｲｽﾞ)
P：真の実効値演算タイプ　(注1)
W：±入力信号　(注2)
※警報・外部出力のいずれか又は双方を選択してください。
(注1) 交流電圧・交流電流 入力の場合のみ選択可。
(注2) 直流電圧・直流電流 入力の場合のみ選択可。


ライン


【入力仕様】

《直流電圧入力》
② 入力信号 入力ｲﾝﾋﾟｰﾀﾞﾝｽ 瞬時過負荷
11 0～50V 1MΩ 250V
12 0～10V 1MΩ 250V
13 1～5V(0～5V) 1MΩ 250V
14 0～1V 8MΩ 50V
15 0～100mV 8MΩ 50V
16 0～50mV 8MΩ 50V
19 その他 (0～200V/0～100V/0～20V 他)
分解能：入力ﾚﾝｼﾞに対して約1/20000
確　 度：±0.08%FS±1digit (但し23℃±5℃とする)
※±入力信号の場合は、ｵﾌﾟｼｮﾝ『W』をご選択ください。
《直流電流入力》
② 入力信号 入力ｲﾝﾋﾟｰﾀﾞﾝｽ 瞬時過負荷
21 0～200mA 1Ω 500mA
22 0～100mA 2Ω 500mA
23 4～20mA(0～20mA) 10Ω 200mA
24 0～10mA 20Ω 100mA
25 0～2mA 100Ω 20mA
29 その他 (0～0.2mA 他)
分解能：入力ﾚﾝｼﾞに対して約1/20000
確　 度：±0.1%FS±1digit (但し23℃±5℃とする)
※±入力信号の場合は、ｵﾌﾟｼｮﾝ『W』をご選択ください。


《交流電圧入力》
(実行値演算ﾀｲﾌﾟ 周波数範囲：40Hz～1kHz)
② 入力信号 入力ｲﾝﾋﾟｰﾀﾞﾝｽ 瞬時過負荷
32 0～100V 1MΩ 250V
33 0～50V 1MΩ 250V
34 0～10V 1MΩ 250V
35 0～1V 8MΩ 50V
36 0～100mV 8MΩ 50V
39 その他 (0～200V/0～20V 他)
分解能：入力ﾚﾝｼﾞに対して約1/20000
確　 度：±0.7%FS±1digit (但し23℃±5℃とする)
※真の実行値演算ﾀｲﾌﾟ場合は、ｵﾌﾟｼｮﾝ『P』をご選択ください。
《交流電流入力》
(実行値演算ﾀｲﾌﾟ 周波数範囲：40Hz～1kHz)
② 入力信号 入力ｲﾝﾋﾟｰﾀﾞﾝｽ 瞬時過負荷
41 0～5A 0.05Ω 6A
42 0～1A 0.22Ω 2A
43 0～100mA 2Ω 500mA
44 0～20mA 10Ω 200mA
45 0～10mA 20Ω 100mA
46 0～2mA 100Ω 20mA
49 その他 (0～200mA 他)
分解能：入力ﾚﾝｼﾞに対して約1/20000
確　 度：±0.8%FS±1digit (但し23℃±5℃とする)
※真の実行値演算ﾀｲﾌﾟ場合は、ｵﾌﾟｼｮﾝ『P』をご選択ください。



ライン


【一般仕様】

入力方式 シングルエンデッド式
動作方式 Δ-Σ変換方式
ｻﾝﾌﾟﾘﾝｸﾞ速度 8回/sec
表示周期 0.125/0.25/0.5/1/2/3/4/5秒
表示周期時間の平均値表示
移動平均 1回～10回　表示周期平均データによる移動平均
(1回の場合は移動平均なし)
表示範囲 -1999～9999 4桁表示
表示部 7セグメント赤色LED表示　文字高さ：8㎜
ゼロサプレス表示
小数点表示 0/0.0/0.00/0.000
設定値メモリー EEPROMによる(10年/回)
ｽｹｰﾘﾝｸﾞ機能 パラメータ設定によるデジタル演算
外部制御端子 負論理入力　最小ON巾：50msec　内部抵抗1.5kΩ
　①CNT端子 ｼﾌﾄｾﾞﾛ/強制下限値表示/比較出力保持の機能選択可能
　②HOLD端子 HOLD/MAX/MIN/P-Pの各ﾎｰﾙﾄﾞ機能選択可能 ※
※ｵﾌﾟｼｮﾝ (：-H) ｵﾌﾟｼｮﾝ選定時はCNT端子は付きません。


ライン


【定格仕様】

電源電圧 NBA11-A：AC85～264V,50/60Hz共用
NBA11-E：DC11～30V リップル率5%以内
ｾﾝｻｰ用電源 DC12V 50mA (標準装備)
絶縁抵抗 入力-出力-電源間 100MΩ以上 (DC500V)
※ｾﾝｻｰ電源、制御入力は“入力”と0V共通
消費電力 最大約4.5VA (AC電源)　約4.5W (DC電源)
耐電圧 入力-出力-電源間　AC2000V　1分間
耐ノイズ 電源端子間：±2000V (AC電源タイプ)
電源端子間：±1000V (DC電源タイプ)
ﾉｲｽﾞｼｭﾐﾚｰﾀｰによる方形波ﾉｲｽﾞ
(ﾊﾟﾙｽ巾：1μs/立上り：1ns)
使用周囲温度

0～+50℃ (ただし、氷結しないこと)
使用周囲湿度

45～85%RH以下　(ただし、結露しないこと)
保護構造 IP20
外形寸法

H99×W36×D90㎜
質　　量 約200g




ライン


●警報出力仕様
設定範囲 -1999～9999
出力形態 常時比較出力/保持出力/上下限出力任意に設定可能
(上限出力：計測値≧設定値　下限出力：計測値≦設定値)
出力遅延時間 0.1秒～99.9秒 (継続して設定値を超えた時に出力)
出力応答時間 約63msec (警報出力高速出力時)　※ﾘﾚｰ出力は＋10msec
ヒステリシス 0digit～9999digit
リレー出力 接点容量 (抵抗負荷)：AC250V 0.5A/AC125V 1A/DC30V 1A
トランジスタ出力 NPNｵｰﾌﾟﾝｺﾚｸﾀ出力　残留電圧：1.5V以下
最大負荷電圧：30V　最大負荷電流：50mA
●リニア出力仕様
出力信号 入力信号/電源/警報出力と絶縁
DC0～5V DC1～5V DC0～10V DC4～20mA
負荷抵抗 5kΩ以上 0～500Ω
出力変換速度 約0.5sec (0→90%)　ｻﾝﾌﾟﾘﾝｸﾞﾃﾞｰﾀによる変換時
分解能 約1/40000
変換対象 サンプリングデータまたは表示値　(スケーリング可能)
出力確度 ±0.5%FS　ただし23℃±5℃の場合とする
●通信出力仕様
アイソレーション 入力信号/電源/比較出力と絶縁
通信方式 2線式半二重、調歩同期、EIA RS-485に準拠
伝送コード ASCII
伝送速度 1200/2400/4800/9600/19200 (bps)
その他 ﾃﾞｰﾀ長：7bit/8bit ｽﾄｯﾌﾟﾋﾞｯﾄ：2bit/1bit ﾊﾟﾘﾃｨ：偶数/奇数/なし
通信内容 表示値の読込み、警報設定値読込み書換え など
　


ライン

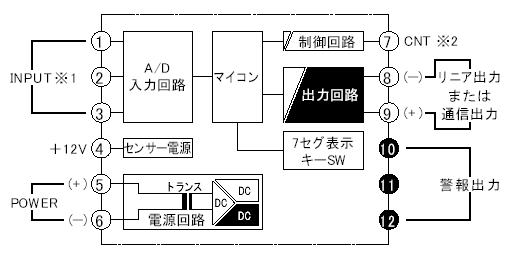

　■ブロック図・端子配列図
　※1：±入力信号(ｵﾌﾟｼｮﾝ：-W)の時、入力信号LOは端子②へ配線してください。
　※2：ｵﾌﾟｼｮﾝ：-Hを選択の場合は、HOLD端子となります。









　
