【仕 様】
| 使用温度範囲 | －5～＋55℃(回路部),-25～＋100℃(ｾﾝｻ部) | |
| 測定範囲 | -20～＋80℃/0～100℃、0～100%RH | |
| 湿度測定精度 (at25℃) |
NS-01A | ±2%RH(10～90%RH) ±3%RH(2～10%RH、90～100%RH) |
| NS-01B | ±3%RH(10～90%RH) ±4%RH(2～10%RH、90～100%RH) |
|
| 温度依存性 | ±0.03%RH/deg | |
| 温度測定精度 (温度ｾﾝｻはｵﾌﾟｼｮﾝ) |
電圧・電流出力 | ±(0.5＋0.003|Tg(℃)-25|)℃ |
| 抵抗出力 | ±(0.15＋0.002|Tg(℃)|)℃ | |
| 応答性 | 15秒(90%応答) | |
| 湿度表示(ｵﾌﾟｼｮﾝ) | 4桁LED、分解能0.1(0.0～100.0) | |
| 供給電圧 | DC9～25V | |
| 電源・出力ｹｰﾌﾞﾙ長 | 500㎜(延長可/最長100m) | |
| 長期安定性 | 年間1%RH以内(常温・常湿) | |
| 電流出力仕様 | DC4～20mA(2線式/0～100%RH相当) 負荷抵抗(RL)[Ω]≦(電源電圧(V)-9)÷0.02 |
|
| 電圧出力仕様 | DC0～1V/1～5V/0～10V(0～100%RH相当) 出力抵抗：1kΩ、消費電流：4mA以下 |
|
| 基本形状 | プローブタイプ (直結型) |
L型・S型 変換器部：35×50㎜ プローブ：φ14×75/150/300㎜ |
| ケーブルタイプ (分離型) |
L型・S型 変換器部：38×38㎜ プローブ：標準型φ14×55㎜ 超薄型W8×H14×D2.5㎜ 狭小空間型φ7×55㎜ 耐圧型(φ14㎜、0.7MPa) ケーブル：500/1000/2000㎜ |
|
| ダクトタイプ | 変換器部：38×38㎜ プローブ：φ14×150/300㎜ |
|
| オプション | ・結露環境用湿度センサ防水撥水コーティング ・湿度表示器(LED/DC0～1VまたはDC0～5Vのみ) ・粉塵用センサキャップ ・霧用センサキャップ ・樹脂製断熱/ステンレスセンサプローブ (ﾌﾟﾛｰﾌﾞ延長もご相談ください) ・電源・出力ケーブル延長 ・ACアダプター接続用ケーブル加工 ・ACアダプタ/直流電源 ・トレサビリティ証明 |
|
| 注：LED表示は湿度のみです。また電流出力は選択出来ません。 超薄型センサタイプは湿度のみです。 ★標準型ｾﾝｻ以外の仕様はこちらからどうぞ |
||
★仕様図 |
|
 |
 |
| ★プローブタイプL型 | |
|
|
 |
 |
| ★プローブタイプS型 | |
|
|
 |
 |
| ★ケーブルタイプL型 | |
|
|
 |
 |
| ★ケーブルタイプS型 | |
|
|
 |
 |

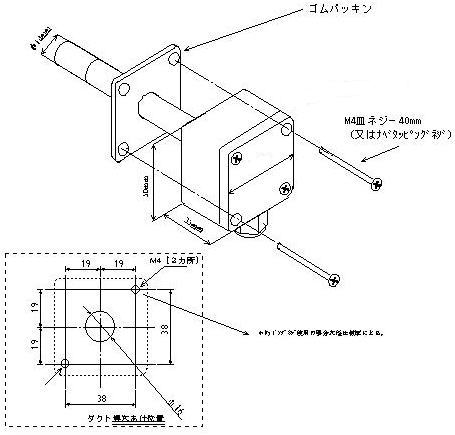

| ★ダクトタイプ | |
| ★センサキャップ | |
 |
 |
 |
 |
| NS-01- | □ | □ | □ | □ | □□□□□□ | 仕 様 |
| 仕 様 | A | - | - | - | - | ±2%RH、ﾃﾞｰﾀ付 |
| B | - | - | - | - | ±3%RH、ﾃﾞｰﾀなし | |
| 形 状 | BS | - | - | - | ﾌﾟﾛｰﾌﾞﾀｲﾌﾟ、ｽﾄﾚｰﾄ型 | |
| BL | - | - | - | ﾌﾟﾛｰﾌﾞﾀｲﾌﾟ、L型 | ||
| CS | - | - | - | ｹｰﾌﾞﾙﾀｲﾌﾟ、ｽﾄﾚｰﾄ型(※1) | ||
| CL | - | - | - | ｹｰﾌﾞﾙﾀｲﾌﾟ、L型(※1) | ||
| D | - | - | - | ﾀﾞｸﾄﾀｲﾌﾟ | ||
| ﾌﾟﾛｰﾌﾞ長 (BS/BL/D型) |
75 | - | - | 75㎜(ﾀﾞｸﾄﾀｲﾌﾟ不可) | ||
| 150 | - | - | 150㎜ | |||
| 300 | - | - | 300㎜ | |||
| ｹｰﾌﾞﾙ長 (CS/CL型) |
500 | - | - | 500㎜ | ||
| 1000 | - | - | 1000㎜ | |||
| 2000 | - | - | 2000㎜ | |||
| 湿度出力 (0～100%RH相当) |
A | - | DC4～20mA | |||
| V01 | - | DC0～1V | ||||
| V15 | - | DC1～5V | ||||
| V05 | - | DC0～5V | ||||
| オプション | P3 | 温度Pt100Ω3線出力付 | ||||
| PA | 温度変換出力DC4～20mA(※2) | |||||
| PV01 | 温度変換出力DC0～1V(※2) | |||||
| PV15 | 温度変換出力DC1～5V(※2) | |||||
| PV05 | 温度変換出力DC0～5V(※2) | |||||
| P100 | 温度ｽｹｰﾙ：0～＋100℃ | |||||
| P80 | 温度ｽｹｰﾙ：-20～＋80℃ | |||||
| SC | 焼結金属ｾﾝｻｷｬｯﾌﾟ | |||||
| SF | 焼結樹脂ｾﾝｻｷｬｯﾌﾟ | |||||
| MS | ｽﾃﾝﾚｽﾒｯｼｭｷｬｯﾌﾟ | |||||
| BH | 湿度ｾﾝｻ防水撥水加工 | |||||
| LE | LED表示(※3) | |||||
| ○(m) | 電源出力ｹｰﾌﾞﾙ延長(m数) | |||||
| AP | ACｱﾀﾞﾌﾟﾀｰ用ｹｰﾌﾞﾙ加工 | |||||
|
※1.超薄型/狭小空間型/耐圧型ｾﾝｻをご希望の場合は、CS/CLの後に『G』(超薄型) |
||||||
 |
