| ■型式選定表 | |||||
| 型番 | NSR- | - | - | - | センサ内蔵 |
| モデル | H | - | - | 湿度のみ電圧・電流出力 | |
| TH | - | - | 温湿度共、電圧・電流出力 | ||
| HP | - | - | 温度Pt、湿度電圧・電流出力 | ||
| 出力 | 420 | - | DC4～20mA出力 | ||
| 01 | - | DC0～1V出力 | |||
| 10 | - | DC0～10V出力 | |||
| 表示機能 (露点・湿球表示可) |
,DW | 表示機能付 ※THタイプのみ可 | |||
| - | 表示機能なし | ||||
| ■仕様 | ||||
| 測定レンジ | 温度 | 0～+50℃/-30～+70℃/0～+100℃(指定) | ||
| 湿度 | 0～100%RH | |||
| センサ素子 | 温度 | 測温抵抗体 Pt1KΩ | ||
| 湿度 | 静電容量式 FE09 | |||
| 測定精度 | 温度 | 電圧出力：±0.25℃ (at+10～+40℃) 電流出力：±0.4℃ (at+10～+40℃) |
||
| 湿度 | ±2.5%RH (at23℃,40～60%RH) ±3%RH (at23℃,10～40/60～90%RH) |
|||
| 出力 | DC0～1V/0～10V/4～20mA/Pt1KΩ3線 | |||
| 消費電流 | 電圧出力：7mA | |||
| 負荷抵抗 | 電流出力：(電源電圧-10V)/0.02A±50Ω | |||
| 電磁耐性 | EN 61326-1/EN 61326-2-3 | |||
| 表示 | 3.5桁LCD2段表示、表示窓枠 21×40㎜、文字高：8㎜ | |||
| 測定気体 | 一般大気 | |||
| 温度範囲 | 動作温度：-30～+60℃、保管温度：-40～+85℃ | |||
| 接続方法 | 端子台接続 | |||
| ケーブル | ケーブル外径 最大7㎜、ケーブル素線径 最大1.5㎜2 | |||
| 電源 | 電圧出力：DC6～30VまたはAC6～26V 電流出力：DC10～30V |
|||
| 外形寸法 | W81×H81×D25.7㎜ | |||
| ハウジング | ABS樹脂 保護等級：IP30 | |||
| ケース色 | シグナルホワイト | |||
| ☆仕様は予告なく変更する場合がございます。 | ||||

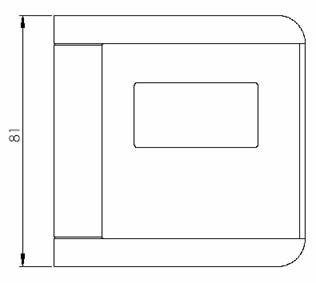

| ★外形図 | |
 |
 |

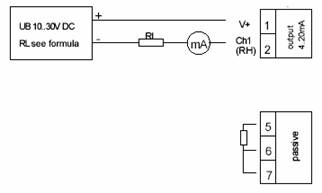

| ★結線図 | |
 |
 |
| 湿度のみDC4～20mA | 湿度のみDC0～1/DC0～10V |
 |
|
 |
 |
| 温湿度DC4～20mA | 温湿度DC0～1/DC0～10V |
|
|
 |
 |
| 温度Pt3線、湿度DC4～20mA | 温度Pt3線、湿度DC0～1/0～10V |
| ★価格表 | |||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||
| |
