【高精度温湿度変換器　NSM-TH80ｼﾘｰｽﾞ】







■型式選定表-価格 (円/税別) 価　格
ﾀｲﾌﾟ NSM-TH 801- - - - - - - - - - - 壁掛一体型 CALL
802- - - - - - - - - - - ダクト挿入一体型  CALL
803- - - - - - - - - - - 壁掛分離型  CALL
第1出力項目
※( ) 内演算ｽｹｰﾙ
(※1)
 		 T - - - - - - - - - 温度 -
H - - - - - - - - - 相対湿度 (0～100%RH) -
D - - - - - - - - - 露点温度 (-40～+60℃DP) -
F - - - - - - - - - 霜点温度 (-40～0℃) -
W - - - - - - - - - 湿球温度 (0～+100℃) -
E - - - - - - - - - 水蒸気圧 (0～1100mbar) -
R - - - - - - - - - 混合比 (0～999g/kg) -
V - - - - - - - - - 絶対湿度 (0～700g/m3) -
S - - - - - - - - - エンタルピ (0～2800kj/kg) -
第1温度出力ｽｹｰﾙ
(※2)  		 30 - - - - - - - - 0～+50℃ -
38 - - - - - - - - 0～+80℃  -
40 - - - - - - - - 0～+100℃ -
42 - - - - - - - - 0～+120℃ -
48 - - - - - - - - 0～+180℃  -
47 - - - - - - - - 0～+200℃  -
13 - -  - - - - - - -20～+40℃ -
14 - - - - - - - - -40～+60℃ -
16 - - - - - - - - -40～+120℃ -
18 - - - - - - - - -40～+180℃ -
20 - - - - - - - - -40～+200℃ -
49 - - - - - - - - -70～+180℃ -
第1出力信号
(※3) 		 1 - - - - - - - DC4～20mA出力 -
2 - - - - - - - DC0～20mA出力 -
6 - - - - - - - DC0～10V出力 -
7 - - - - - - - DC0～5V出力 -
8 - - - - - - - DC0～1V出力 -
9 - - - - - - - RS-485 -
第2出力項目
※( ) 内演算ｽｹｰﾙ
(※1) 		 T - - - - - - 温度 -
H - - - - - - 相対湿度 (0～100%RH) -
D - - - - - - 露点温度 (-40～+60℃DP) -
F - - - - - - 霜点温度 (-40～0℃) -
W - - - - - - 湿球温度 (0～+100℃) -
E - - - - - - 水蒸気圧 (0～1100mbar) -
R - - - - - - 混合比 (0～999g/kg) -
V - - - - - - 絶対湿度 (0～700g/m3)  -
S - - - - - - エンタルピ (0～2800kj/kg) -
第2温度出力ｽｹｰﾙ
(※2)                   		 30  - - - - - 0～+50℃ -
38 - - - - - 0～+80℃ -
40 - - - - - 0～+100℃ -
42 - - - - - 0～+120℃ -
48 - - - - - 0～+180℃  -
47 - - - - - 0～+200℃ -
13 - - - - - -20～+40℃ -
14 - - - - - -40～+60℃ -
16 - - - - - -40～+120℃ -
18 - - - - - -40～+180℃  -
20 - - - - - -40～+200℃  -
49 - - - - - -70～+180℃ -
第2出力信号
(※3)   		 1 - - - - DC4～20mA出力 -
2 - - - - DC0～20mA出力 -
6 - - - - DC0～10V出力 -
7 - - - - DC0～5V出力 -
8 - - - - DC0～1V出力 -
9 - - - - RS-485  -
表示機能 D - - - LCD表示付  CALL
X - - - LCD表示なし -
電気接続    N  - - 端子台/M16ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ (標準) -
M  - - M12ｺﾈｸﾀ方式 (2mｹｰﾌﾞﾙ付)  CALL
フィルター       S - SUS製ﾌﾟﾛｰﾌﾞ焼結金属ﾌｨﾙﾀ (標準) -
M - SUS製ﾌﾟﾛｰﾌﾞﾒｯｼｭﾌｨﾙﾀ -
ケーブル (分離型803のみ) 2 センサケーブル2m (標準) -
5 センサケーブル5m  CALL
W 延長1m当り  CALL
※1. 温度+湿度または温度+演算値、湿度+演算値で選定してください。
※2. 温度以外は演算ｽｹｰﾙ、(　)内数値となります。
※3. 第1出力と第2出力は同じ信号を選定してください。






■仕様
センサ素子 温度 測温抵抗体 Pt100Ω クラスA
湿度 静電容量式
測定範囲 温度  壁掛型(801)：-40～+80℃
ダクト型(802)：-40～+120℃
分離型(803)：-40～+200℃
湿度 0～100%RH
演算項目
(演算値範囲)		 露点温度 -40～+60℃
霜点温度 -40～0℃
湿球温度 0～+100℃
水蒸気圧 0～1100mbar
混合比  0～999g/kg
絶対湿度 0～700g/m3
エンタルピ 0～2800kj/kg
出力 DC0～20/4～20mA、DC0～10/0～5/0～1V (3線式)
RS-485 (いずれか指定)
ディスプレイ バックライト付LCD2段、文字高5.56㎜、小数点一位
測定精度  温度 ±0.15+0.002×⊿t℃
湿度  ±2%RH (at+25℃,30～70%RH)
0～90%RH　直線性：±1.2%RH
　　　　　　　ﾋｽﾃﾘｼｽ：±0.8%RH
　　　　　　　再現性：±0.4%RH
温度影響 0.05%RH/℃
負荷抵抗 電流出力≦500Ω、電圧出力≧10kΩ
出力校正範囲 ゼロ点及びスパン校正：ソフト設定による
応答速度 ＜30s (t90,at25℃)
計測対象 一般大気
動作環境 -20～+60℃、0～+60℃ (LCD付)、0～95%RH (結露不可)
保存温度 -25～+60℃
プローブ耐圧 10bar
フィルタ 焼結金属
電源 DC8～35V、AC12～30V
消費電流 DC24V：60mA、DC12V：120mA
AC24V：140mA、AC12V：230mA

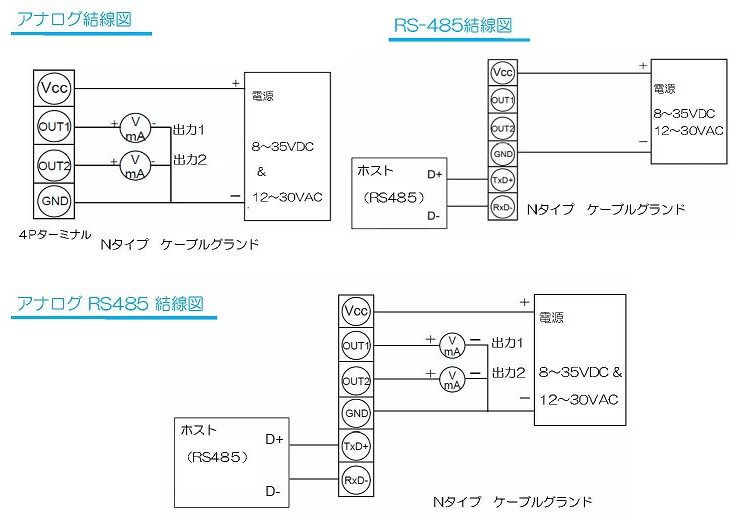

電気接続 M12-4P端子台接続、M12コネクタ2mケーブル付 (OP)
RS-485：2P端子台接続
保護等級 IP65 (プローブ部：IP20)
認証 CE
外形寸法 筐体：W104×H80×D50㎜ (突起部含まず)
センサ部：(802)φ12×242㎜、(803)φ12×263.3㎜
重量 801：455g、802：521g、803：653g
材質 筐体：耐火性ポリカーボネート
ﾌﾟﾛｰﾌﾞ：SUS304
ｹｰﾌﾞﾙ：PVC/テフロン
☆仕様・価格は予告なく変更する場合がございます。












　
