【熱電対・測温抵抗体　仕様】

【スリーブタイプ】

お見積り、ご注文の際には型式をご指定ください。 ※型式選定は、各仕様図並びに下部の型式選定表をご参照ください。

【ストレートタイプ】　【開放端子タイプ】　【密閉端子タイプ】　【取付治具】　【被覆熱電対】　★チタン製

★スリーブ型-ｽﾘｰﾌﾞとｼｰｽとﾘｰﾄﾞを接続した一般的な加工です。　 ☆型式：NST(P)-B-Ａ,Ｂ,Ｃ,Ｄ,Ｅ,Ｇ　※ｶｯｺ内Pは測温抵抗体時型式(NSP-)

★スリーブ型　コイルスプリング付-ｽﾘｰﾌﾞの後ろにｽﾌﾟﾘﾝｸﾞを取り付けﾘｰﾄﾞを保護したﾀｲﾌﾟです。 ☆型式：NST(P)-B-C-Ａ,Ｂ,Ｃ,Ｄ,Ｅ,Ｇ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)

★スリーブ型　フレキシブルチューブ付-ﾘｰﾄﾞをﾌﾚｷｼﾌﾞﾙﾁｭｰﾌﾞで保護したﾀｲﾌﾟです。 ☆型式：NST(P)-B-F-Ａ,Ｂ,Ｃ,Ｄ,Ｅ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)

★スリーブ型　固定ネジ付-ｽﾘｰﾌﾞに固定ﾈｼﾞを取り付けたﾀｲﾌﾟです。 ☆型式：NST(P)-B-KN-Ａ,Ｂ,Ｃ,Ｄ,Ｆ,Ｇ　※ｶｯｺ内Pは測温抵抗体時型式(NSP-)

★スリーブ型　グリップ付-ｽﾘｰﾌﾞにﾌｪﾉｰﾙ樹脂のｸﾞﾘｯﾌﾟを取り付けたﾀｲﾌﾟです。 ☆型式：NST(P)-B-GR-Ａ,Ｂ,Ｃ,Ｄ,Ｆ,Ｇ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)

★スリーブ型　ミニプラグ付-末端にﾐﾆﾌﾟﾗｸﾞ(ｵﾒｶﾞ)を取り付けたﾀｲﾌﾟです。熱電対のみ。 ☆型式：NST-B-OC-Ａ,Ｂ,Ｃ,Ｄ,Ｅ,Ｇ

★スリーブ型　メタルコネクタ付-ﾒﾀﾙｺﾈｸﾀによりﾘｰﾄﾞを取り外すことが可能なﾀｲﾌﾟです。 ☆型式：NST(P)-B-MC-Ａ,Ｂ,Ｃ,Ｄ,Ｅ,Ｇ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)

★スリーブ型　ネジ付-先端に摺動ﾈｼﾞを取り付けたﾀｲﾌﾟです。 ☆型式：NST(P)-B-SN-Ａ,Ｂ,Ｃ,Ｄ,Ｅ,Ｆ,Ｇ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)

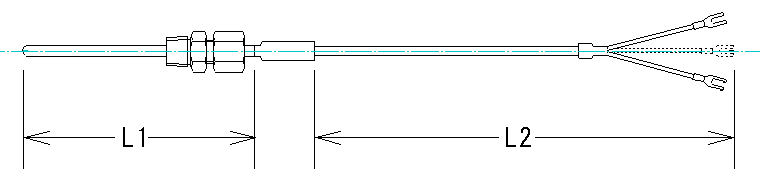

★スリーブ型　CF付-ｺﾝﾌﾟﾚｯｼｮﾝﾌｨｯﾃｨﾝｸﾞを取り付けたﾀｲﾌﾟです。 ☆型式：NST(P)-B-CF-Ａ,Ｂ,Ｃ,Ｄ,Ｅ,Ｆ,Ｇ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)

★スリーブ型　可動フランジ付-摺動ﾌﾗﾝｼﾞを取り付けたﾀｲﾌﾟ。 ☆型式：NST(P)-B-RF-Ａ,Ｂ,Ｃ,Ｄ,Ｅ,Ｆ,Ｇ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)

★ﾃﾌﾛﾝｷｬｯﾌﾟ付スリーブ型-ｼｰｽSUS316にﾃﾌﾛﾝｷｬｯﾌﾟを被せた薬液等用ﾀｲﾌﾟです。 ☆型式：NST(P)-B-TFC-316,Ｂ,6.0,Ｄ,Ｅ ※ｶｯｺ内Pは測温抵抗体時型式(NSP-)

●型式選定表

NST(P)- Ｂ A Ｂ Ｃ Ｄ Ｅ Ｆ Ｇ 基本形式 センサ形状名 下記Ａ〜Ｇより選定してください。 Ａ 保護管材質 SUS304：304、SUS316：316、SUS310：310、 インコネル：INC Ｂ 素線の種類 Ｒ/Ｋ/Ｅ/Ｊ/Ｔ/ＰＴ Ｃ センサ外径 ※単位：ミリ 1.6/3.2/4.8/6.4/8.0 Ｄ センサ長 寸法(�o単位) Ｅ リード長 寸法(�o単位) Ｆ 取付部品 固定ネジ：PT1/8・PT1/4・PT3/8・ 　　　　　PT1/2・PT3/4 コンプレッションフィッティング： 　　　　　PT1/8・PT1/4・PT3/8・ 　　　　　PT1/2・PT3/4 フランジ(JISの呼び名) Ｇ リード被覆 ビニル：Ｂ、ガラス：Ｇ、テフロン：Ｔ シリコン：ＳＲ、ステンレス：Ｓ 例)ミニプラグ付スリーブ型熱電対 NST- B-OC INC, K, 3.2, 500, 2000, G 熱電対 ﾌﾟﾗｸﾞ付 ｲﾝｺﾈﾙ K熱電対 φ3.2 500�o 2000�o ｶﾞﾗｽ 例)スリーブ型測温抵抗体 NSP- B 316, PT, 3.2 100, 1000, B Pt100 ｽﾘｰﾌﾞ SUS316 Pt100Ω φ3.2 100�o 1000�o ﾋﾞﾆﾙ ★価格はこちらからお問い合わせください。 ☆固定ﾈｼﾞ付ｼｰｽ熱電対、Y端子付
